石英晶体谐振器电容

晶振的负载电容有高、低两类之别。低者一般仅为十几至几百PF，而高者则为无穷大，LVDS输出晶体谐振器加工，两者相差悬殊，决不能混用，否则会使振荡频率偏离。两类不同负载电容的晶振使用方式绝然不同。低负载电容晶振都串联几十pF容量的电容器；而高负载电容晶振不但不能串联电容器，还须并联数pF小容量电容器(外电路的分布晶振电容有时也能取代这个并联小电容)

振荡器的类型

晶体振荡器也分为无源晶振和有源晶振两种类型。无源晶振与有源晶振（谐振）的英文名称不同，无源晶振为crystal（晶体），晶体谐振器加工，而有源晶振则叫做oscillator（振荡器）。无源晶振需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，所以“无源晶振”这个说法并不准确；有源晶振是一个完整的谐振振荡器。　　

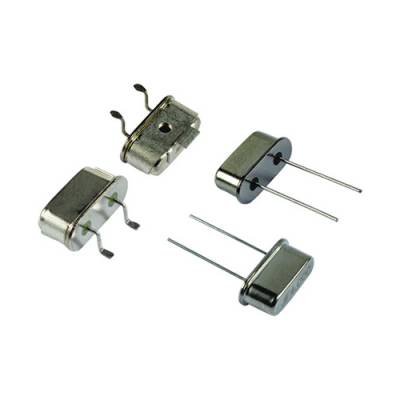

石英晶体振荡器是利用石英晶体（二氧化硅的结晶体）的压电效应制成的一种谐振器件，削峰正弦波输出晶体谐振器加工，它的基本结构大致是从一块石英晶体上按一定方位角切下薄片（简称为晶片，它可以是正方形、矩形或圆形等），在它的两个对应面上涂敷银层作为电极，在每个电极上各焊一根引线接到管脚 上，再加上封装外壳就构成了石英晶体谐振器，简称为石英晶体或晶体、晶振。其产品一般用金属外壳封装，也有用玻璃壳、陶瓷或塑料封装的。

石英晶体谐振器特点

石英晶体谐振器是利用石英晶体的压电效应（对某些电介质施加机械力而引起它们内部正负电荷中心相对位移，SML输出晶体谐振器加工，产生极化，从而导致介质两端表面内出现符号相反的束缚电荷.在一定应力范围内，机械力与电荷呈线性可逆关系.）而制成的谐振元件.与半导体器件和阻容元件一起使用，便可构成石英晶体振荡器.

石英晶体谐振器是由品质因素极高的石英晶体振子（即谐振器和振荡电路）组成。晶体的品质、切割取向、晶体振子的结构及电路形式等，共同决定谐振器的性能。
