你知道什么是石英晶体谐振器吗？

石英晶体谐振器是一种生活中随处可见的电子器件，诞生于20世纪20年代初，因具有较高的品质因数及良好的频率稳定性，被广泛应用于航天、通信、等工业领域。

     顾名思义，制造石英晶体谐振器的原材料就是石英，一种非常重要的压电材料。其主要特征是其原子或分子有规律排列，反映在宏观上是外形的对称性，在电场的作用下，晶体内部产生应力而形变，从而产生机械振动，获得特定的频率。石英晶体谐振器就是利用它的这种逆压电效应特性来制造的。

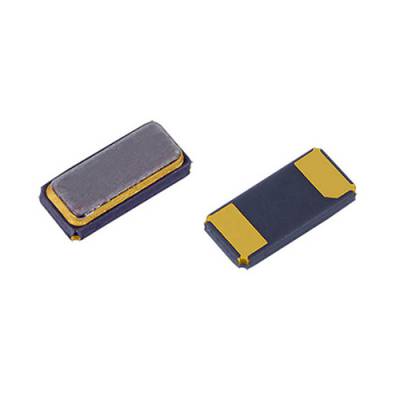

     石英晶体谐振器主要由石英晶片、基座、外壳、银胶、银等成分组成，根据引线状况可分为直插（有引线）与表面贴装（无引线）两种类型。

     石英晶体是压电晶体的一种，利用石英晶体的压电效应实现频率控制、稳定或选择，石英晶体谐振器多少钱，所制成的电子元器件包括石英晶体谐振器、石英晶体振荡器和石英晶体滤波器。

     常见的石英晶片形状有三种：圆形，方形，CMOS输出石英晶体谐振器多少钱，SMT或棒型（也是方形，但比较小），取向不同时，其压电特性、弹性特性和强度特性就会不同，用它来制造的谐振器的性能也不一样。

晶体谐振器优点和缺点

优点：信号电平是可变的，削峰正弦波输出石英晶体谐振器多少钱，也就是说是根据起振电路来决定的，同样的晶体可以适用于多种电压，可用于多种不同时钟信号电压要求的片子，而且价格通常也较低。晶体谐振器的精度为1PPM（百万分之一）至100PPM。

缺点：晶体谐振器是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来。晶体谐振器相对于晶体振荡器而言其缺陷是信号质量较差，高速传输石英晶体谐振器多少钱，通常需要准确匹配外围电路（用于信号匹配的电容、电感、电阻等），更换不同频率的晶体时周边配置电路需要做相应的调整。

石英晶体谐振器电容

晶振的负载电容有高、低两类之别。低者一般仅为十几至几百PF，而高者则为无穷大，两者相差悬殊，决不能混用，否则会使振荡频率偏离。两类不同负载电容的晶振使用方式绝然不同。低负载电容晶振都串联几十pF容量的电容器；而高负载电容晶振不但不能串联电容器，还须并联数pF小容量电容器(外电路的分布晶振电容有时也能取代这个并联小电容)
