串联型晶体振荡器的类型与电路的振荡过程
因为信号是反馈到VT1发射极，现假设VT1发射极电压瞬时极性为“+”，方波输出晶振，集电极电压极性为“+”（发射极与集电极是同相关系，当发射极电压上升时集电极电压也上升），VT2的基极电压极性为“+”，发射极电压极性也为“+”，该极性的电压通过X1反馈到VT1的发射极，反馈电压极性与假设的电压极性相同，方波输出晶振报价，故该反馈为正反馈。
接通电源后，三极管VT1、VT2导通，VT2发射极输出变化的Ie电流中包含各种频率的信号，石英晶体X1对其中的f0信号阻抗很小，f0信号经X1、RP1反馈到VT1的发射极，该信号经VT1放大后从集电极输出，又加到VT2放大后从发射极输出，然后又通过X1反馈到VT1放大，如此反复进行，方波输出晶振价格，VT2输出的f0信号幅度越来越大，VT1、VT2组成的放大电路放大倍数越来越小，当放大倍数等于反馈衰减系数时，输出f0信号幅度不再变化，电路输出稳定的f0信号。
晶体振荡器的功能作用
晶振在应用具体起到的作用，微控制器的时钟源可以分为两类：基于机械谐振器件的时钟源，如晶振、陶瓷谐振槽路；RC（电阻、电容）振荡器。一种是皮尔斯振荡器配置，适用于晶振和陶瓷谐振槽路。另一种为简单的分立RC振荡器。基于晶振与陶瓷谐振槽路的振荡器通常能提供非常高的初始精度和较低的温度系数。RC振荡器能够快速启动，成本也比较低，但通常在整个温度和工作电源电压范围内精度较差，会在标称输出频率的5%至50%范围内变化。但其性能受环境条件和电路元件选择的影响。需认真对待振荡器电路的元件选择和线路板布局。在使用时，陶瓷谐振槽路和相应的负载电容必须根据特定的逻辑系列进行优化。具有高Q值的晶振对放大器的选择并不敏感，但在过驱动时很容易产生频率漂移（甚至可能损坏）。影响振荡器工作的环境因素有：电磁干扰（EMI）、机械震动与冲击、湿度和温度。这些因素会增大输出频率的变化，增加不稳定性，并且在有些情况下，还会造成振荡器停振。上述大部分问题都可以通过使用振荡器模块避免。这些模块自带振荡器、提供低阻方波输出，并且能够在一定条件下***运行。常用的两种类型是晶振模块和集成RC振荡器（硅振荡器）。晶振模块提供与分立晶振相同的精度。硅振荡器的精度要比分立RC振荡器高，多数情况下能够提供与陶瓷谐振槽路相当的精度。
石英晶体振荡器的发展趋势

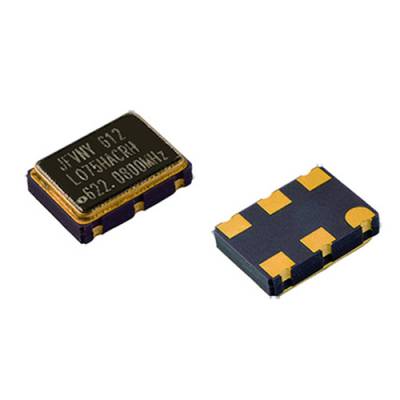

1、小型化、薄片化和片式化：为满足移动电话为代表的便携式产品轻、薄、短小的要求，石英晶体振荡器的封装由传统的裸金属外壳覆塑料金属向陶瓷封装转变。例如TCXO这类器件的体积缩小了30～100倍。采用SMD封装的TCXO厚度不足2mm，目前5×3mm尺寸的器件已经上市。
2、高精度与高稳定度，目前无补偿式晶体振荡器总精度也能达到±25ppm，VCXO的频率稳定度在10～7℃范围内一般可达±20～100ppm，而OCXO在同一温度范围内频率稳定度一般为±0.0001～5ppm，VCXO控制在±25ppm以下。
